Trong quá trình lựa chọn và sử dụng dây curoa, việc hiểu cách tính toán và đọc thông số kỹ thuật là rất quan trọng để đảm bảo hệ thống truyền động hoạt động ổn định và bền bỉ. Bài viết này sẽ hướng dẫn chi tiết cách phân loại dây curoa, các thông số kỹ thuật và cách đọc ký hiệu trên dây một cách chính xác.
Phân biệt các loại dây curoa
Trước khi tính toán chiều dài và kích thước của dây curoa, bạn cần nắm rõ các loại dây curoa phổ biến:

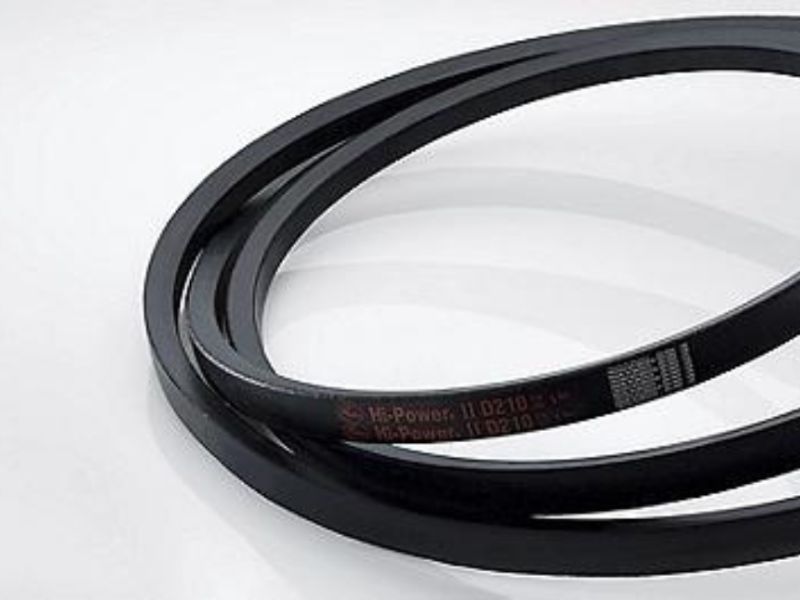

Dây curoa chữ V (V-belt)
Đây là loại dây curoa thang phổ biến nhất, được tiêu chuẩn hóa quốc tế. Tại Việt Nam, các loại đai thường gặp bao gồm FM, A, B, C, D với các chiều rộng tương ứng: 10, 13, 17, 22, 32, 38 mm (hoặc theo hệ inch: 3/8, 1/2, 21/32, 7/8, 1-1/4, 1-1/2). Những thông số này quen thuộc với cả thợ sửa chữa và kỹ sư lắp ráp máy.
-
Dây curoa chữ V cổ điển: Bao gồm các tấm A, B, C, D, E. Có các loại đai răng như 3VX, 5VX, RPF…
-
Dây curoa chữ V cải tiến: Mỏng hơn hoặc dày hơn loại cổ điển, các loại phổ biến gồm SPZ, SPA, SPB, SPC.
-
Đai siêu thang (V-rib): Các loại 3V, 5V, 8V, thiết kế đặc biệt để tối ưu khả năng chịu tải.
Dây curoa răng (Timing belt)
Dây curoa răng giúp truyền động chính xác, thường được dùng trong cơ cấu máy móc yêu cầu đồng bộ cao. Các loại:
-
Đai răng vuông một mặt: MXL, XL, L, H, XH, XXH.
-
Đai răng tròn một mặt: S2M, S5M, S8M, S14M, S20M, mang lại chuyển động mượt mà hơn.
-
Đai răng hai mặt: Kết hợp các răng vuông hoặc tròn để sử dụng cho các ứng dụng đặc biệt.
Dây curoa dẹt (Flat belt)
Thường ít gặp hơn, dùng cho các ứng dụng đặc thù hoặc hệ thống tốc độ cao.
Các thông số kỹ thuật cần lưu ý trên dây curoa
Thông số kỹ thuật trên dây curoa cung cấp đầy đủ thông tin về kích thước, hình dạng và khả năng truyền động:
-
Loại dây: Ví dụ A, B, C, D, E, STS, MXL, T5, S3M… giúp xác định chiều rộng và công suất truyền động.
-
Chiều dài dây curoa: Thường tính bằng inch hoặc mm, giúp chọn đúng độ dài phù hợp với hệ thống.
-
Chiều rộng dây curoa: Quyết định khả năng chịu tải và truyền lực.
-
Số răng: Áp dụng cho dây răng, ảnh hưởng tới độ bám và độ chính xác.
-
Số lượng rãnh: Giúp định vị và ổn định dây trong hệ thống đa rãnh.
Lưu ý: Một số dây curoa chỉ ghi số, nhưng con số này thường biểu thị tổng hợp các thông số: độ dày × chiều rộng × góc nghiêng × chu vi.
Ví dụ, ký hiệu “A36”:
-
Chữ A xác định loại đai (chiều rộng mặt sau 12,7 mm).
-
Số 36 thường biểu thị chiều dài chu vi dây tính bằng inch hoặc mm.

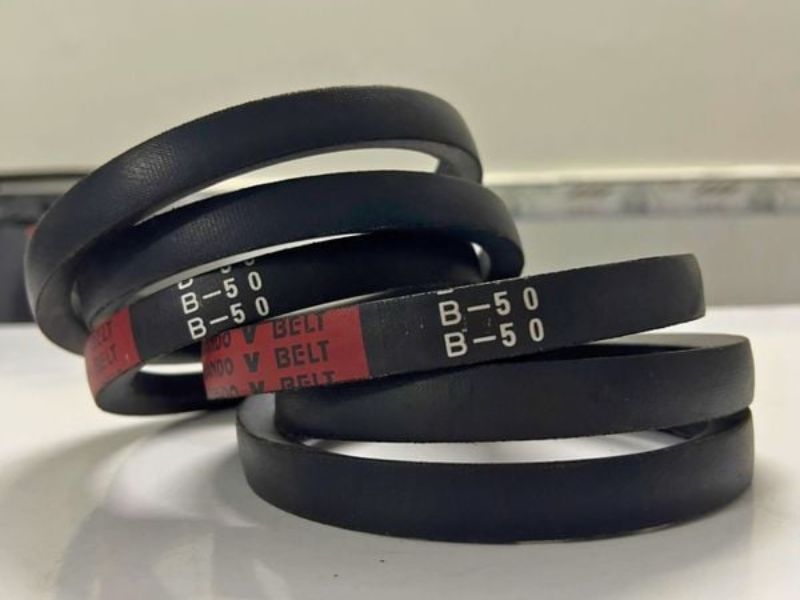

Cách đọc thông số dây curoa
Ký hiệu trên dây curoa gồm chữ và số, mỗi ký hiệu đều mang ý nghĩa riêng:
Đối với đai thang chữ V
-
Các loại: FM, A, B, C, D, E, SPZ, SPA, SPB, SPC, 3V, 5V, 8V…
-
Chiều rộng và độ dày khác nhau, ví dụ:
-
Đai A: Chiều rộng mặt sau 1/2 inch (12,7 mm), độ dày 5/16 inch (8 mm), thường dùng cho tải nhẹ.
-
Đai B: Dày hơn đai A, dùng cho tải nặng hơn.
-
-
Chu vi dây thường được ghi bằng inch. FM là dây hẹp nhất, 2322V là dây rộng nhất.
Công thức chuyển đổi
-
1 inch = 25,4 mm
-
Dựa vào công thức này, bạn có thể chuyển đổi tất cả các kích thước từ inch sang mm hoặc ngược lại để tiện tính toán.
Tại sao cần hiểu thông số dây curoa
Hiểu rõ các thông số kỹ thuật giúp:
-
Chọn đúng loại dây phù hợp với máy móc và ứng dụng.
-
Tối ưu hiệu suất truyền động và tuổi thọ của dây.
-
Ngăn ngừa hư hỏng hoặc trục trặc do sử dụng dây sai kích thước.
Kết luận
Việc đọc đúng thông số và tính toán dây curoa là bước quan trọng để đảm bảo hệ thống truyền động hoạt động ổn định và hiệu quả. Nếu bạn đang tìm mua dây curoa chính hãng, chất lượng cao với đầy đủ thông số, hãy liên hệ Siêu Thị Dây Curoa để được tư vấn chi tiết và lựa chọn sản phẩm phù hợp nhất.
